「パラレル・セット」が利用されている事例を紹介します。

作例

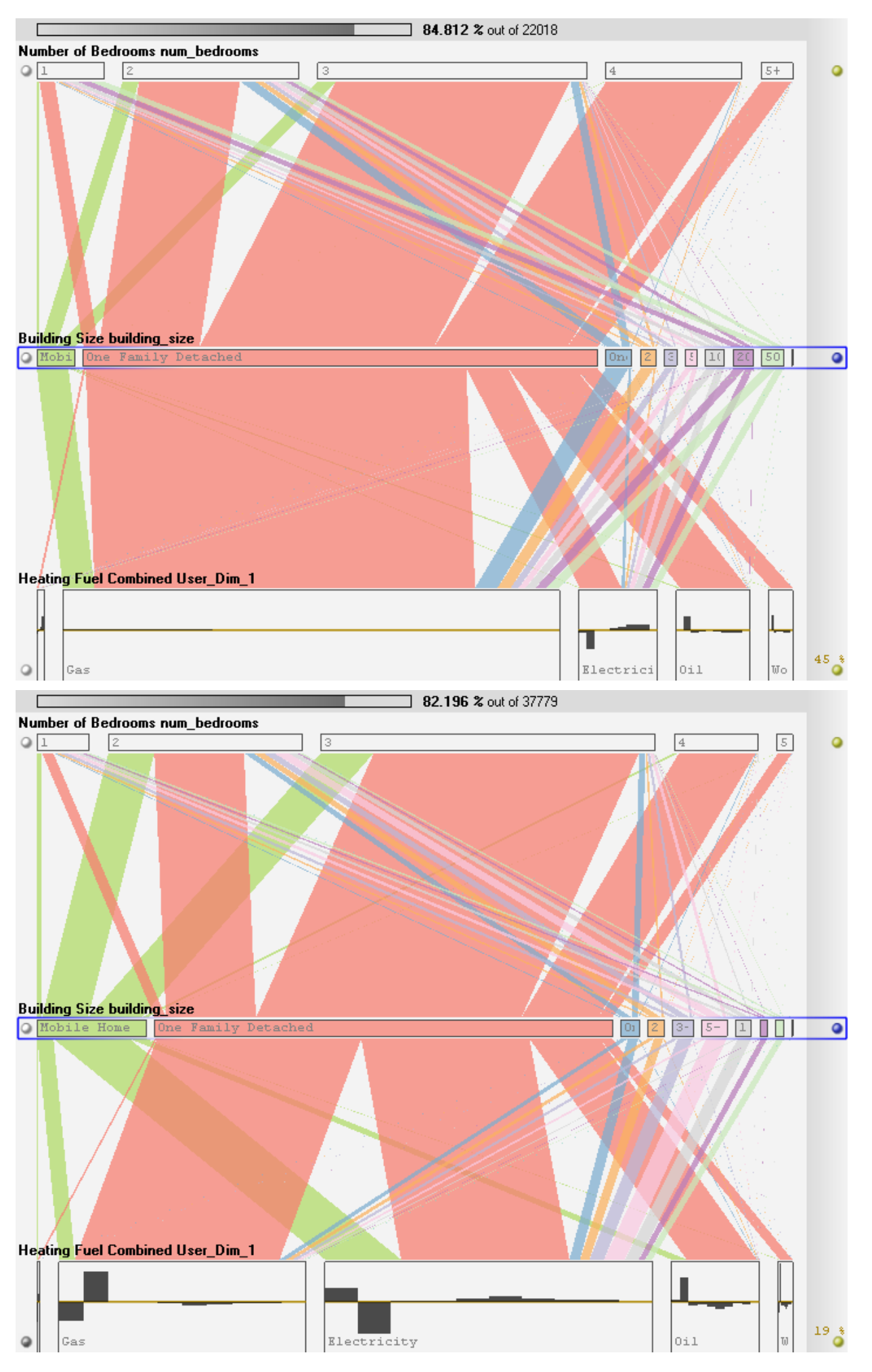

ミネソタ州（上）とノースカロライナ州（下）の住宅データを比較

Kosara,Robert，FabianBendix, HelwigHauser(2006): “ParallelSets: Interactive exploration and visual analysis of categorical data”. IEEE Transactions on Visualization and Computer Graphics 12，no.4: 558-568.

寒い気候の人々は、暖房燃料として電気よりもガスを好み、移動式の家もあまり好きではありません。南部の住宅は平均的にベッドルーム数がやや少ないが、3ベッドルームの一戸建て住宅は北部よりも多いことがわかります。

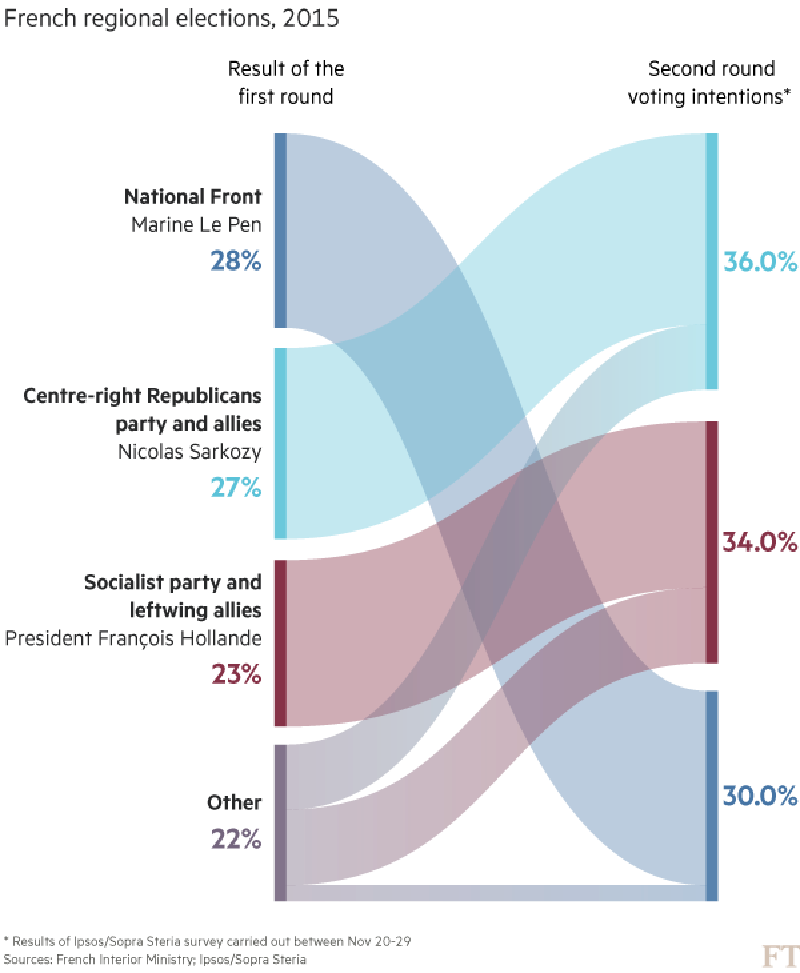

国民戦線の躍進はフランスの伝統的な政党を揺さぶる｜フィナンシャル・タイムズ

National Front breakthrough stuns France’s traditional parties | Financial Times

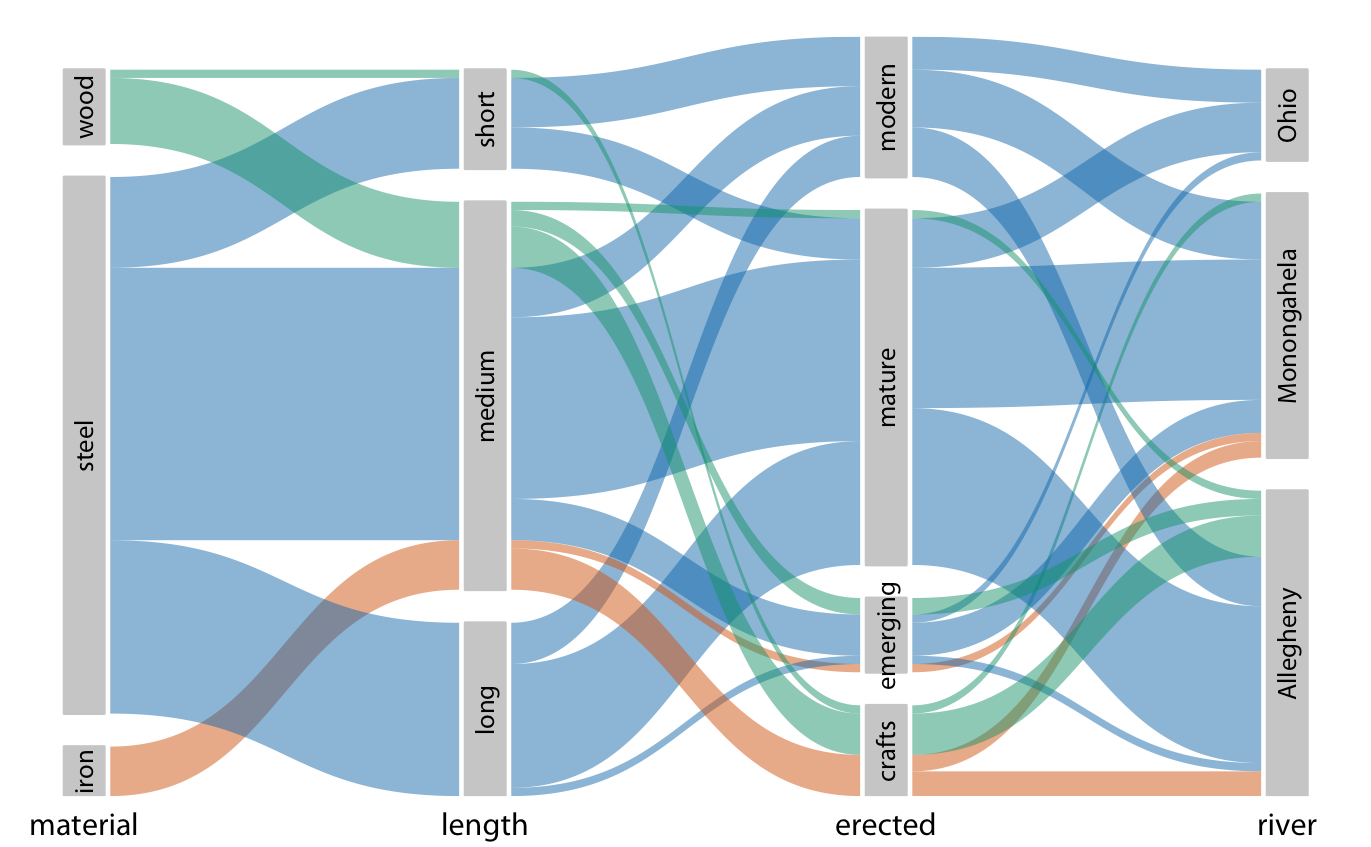

ピッツバーグの橋梁の構造材別、長さ別、建設年代別、橋梁が架かる河川別の内訳

Fundamentals of Data Visualization

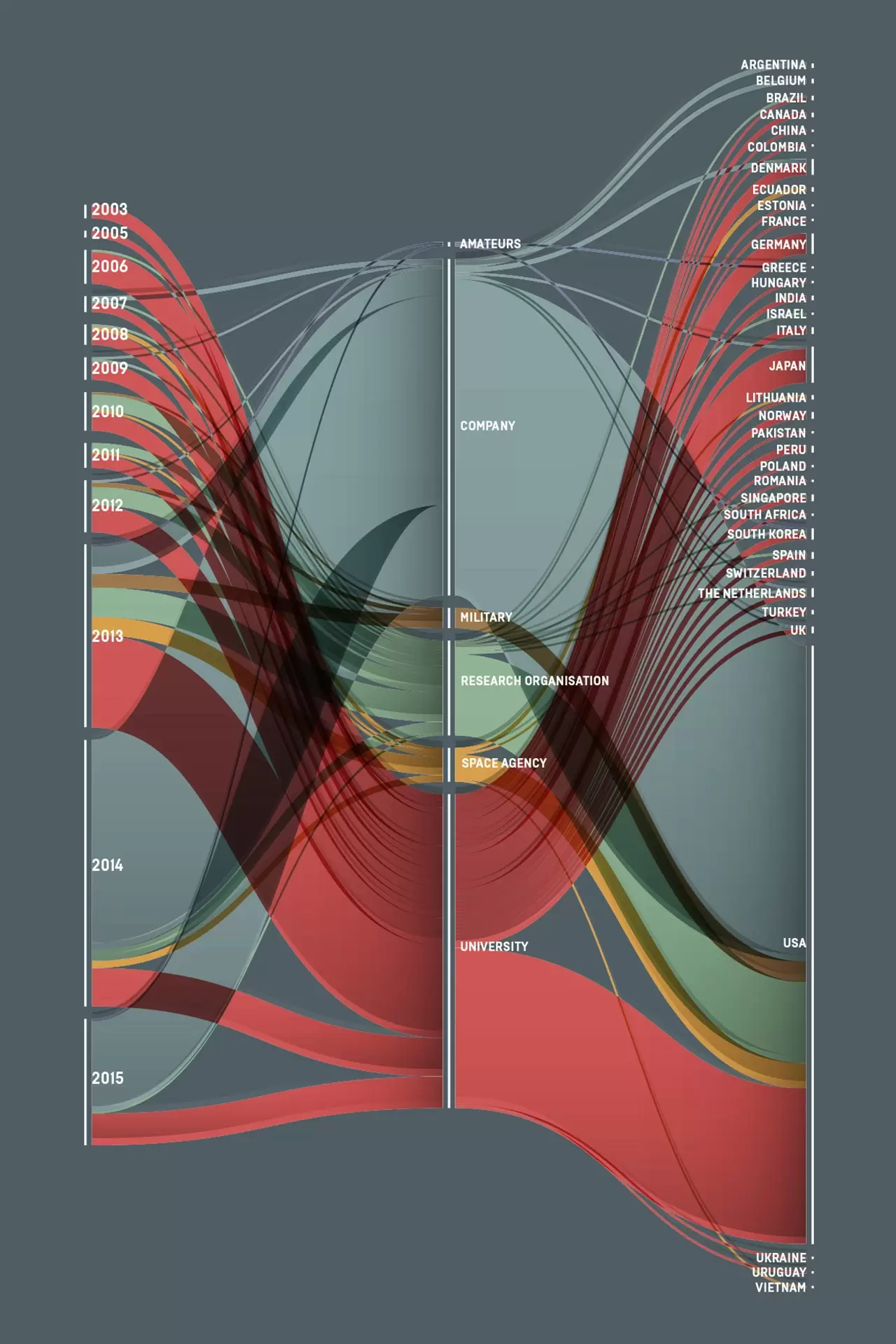

TRACKING THE EARTH’S 300 NANO-SATELLITES

TRACKING THE EARTH’S 300 NANO-SATELLITES by Valerio Pallegrini

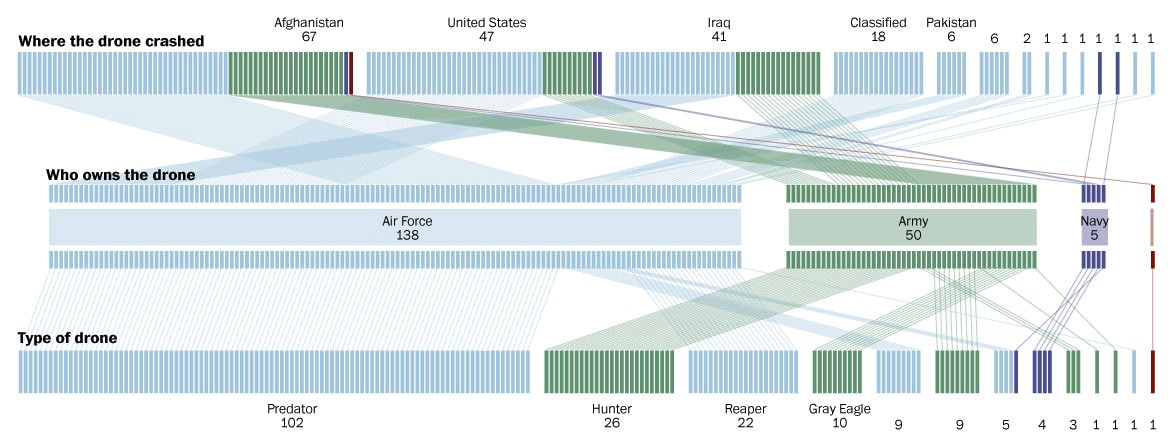

ドローンが空から落下してくるとき | The Washington Post

When drones fall from the sky | The Washington Post

Rotem Blinder of IBM “Hierarchical Parallel Sets”

Rotem Blinder - YouTube

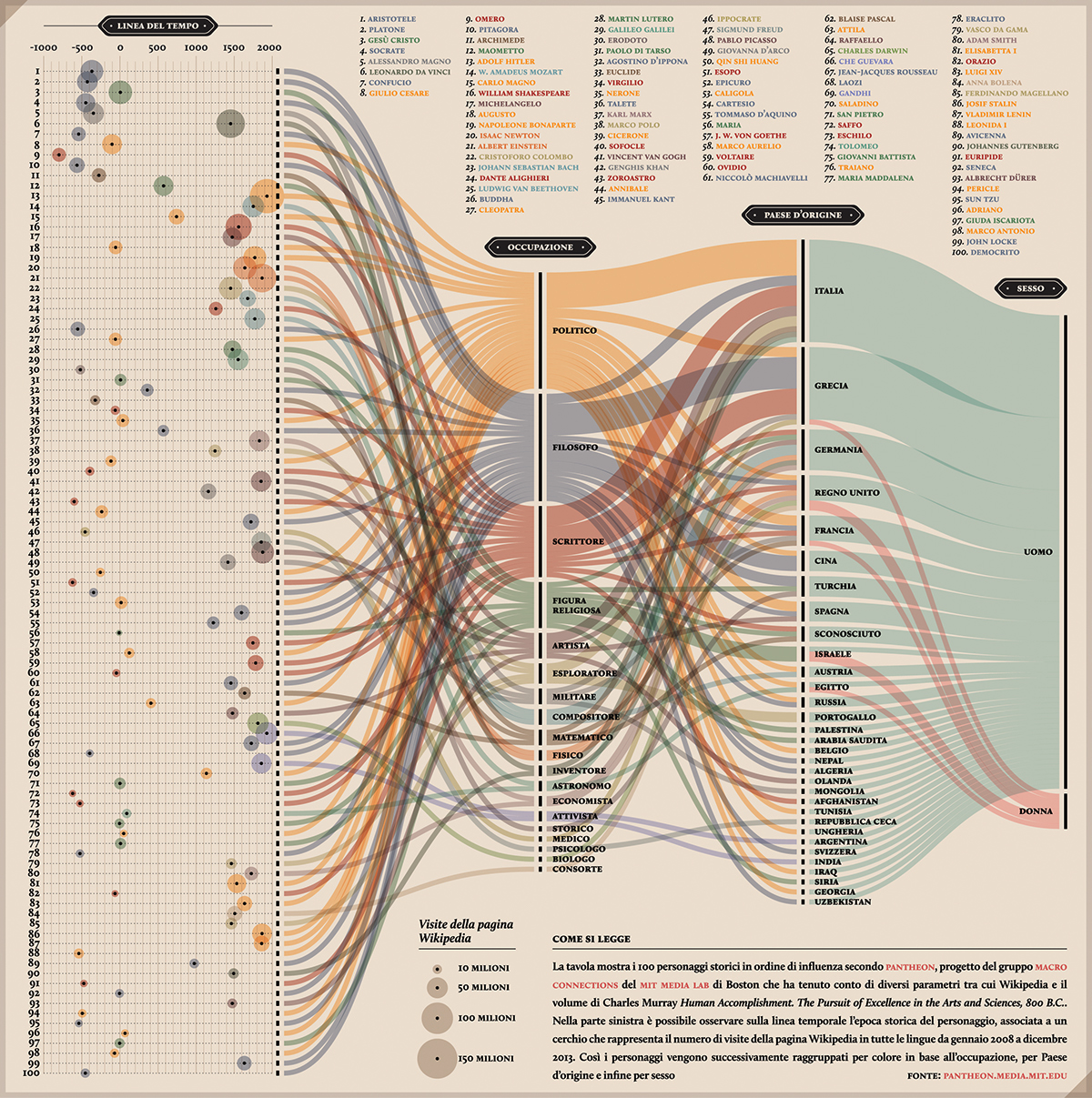

PANTHEON Corriere della Sera - La Lettura #181

PANTHEON Corriere della Sera - La Lettura #181

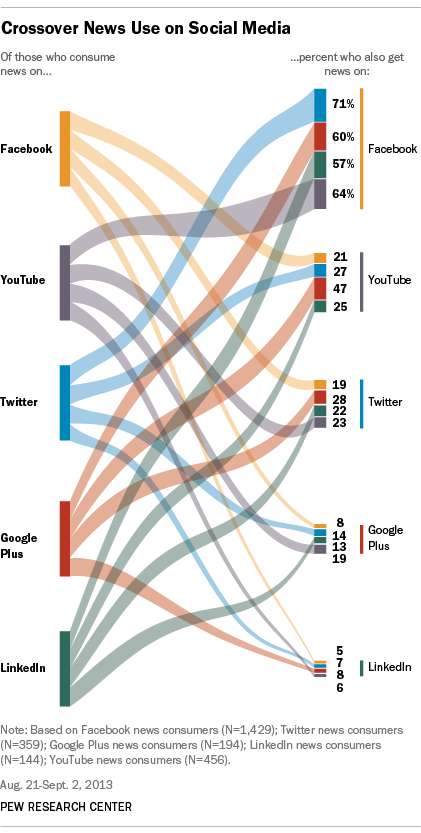

News Use Across Social Media Platforms

News Use Across Social Media Platforms

インタラクション

マウスポインタのホバーなどでユーザーの興味を示すと、該当する面が強調表現（もしくは該当しない箇所の可読性を落とす）ことで、その面がどんなデータを取っているのかが見やすくなります。

ParSets ではインタラクションが重要な役割を果たしています。ユーザーがマウスカー ソルを重ねると実際の値が表示されるほか、属性や値の並べ替え、値の追加や削除も可能です。また、軸上の各属性は並べ替えることもでき、より大きな属性へと結合させることも可能です。例えば、すべての船室を結合させて船員と比較することができます。 Beautiful Visualization 12章 表のツリー表現 P183-193

参考文献

• Riccardo Mazza「情報を見える形にする技術」 P63
• Parallel Sets
• VRVis: Parallel Sets: Visual Analysis of Categorical Data
• Bendix, Fabian，Robert Kosara，Helwig Hauser(2005): “Parallel Sets: Visual analysis of categorical data”. Proceedings of the IEEE Symposium on Information Visualization, 133-140.Los Alamitos, CA: IEEE Press.
• Kosara,Robert，FabianBendix, HelwigHauser(2006): “ParallelSets: Interactive exploration and visual analysis of categorical data”. IEEE Transactions on Visualization and Computer Graphics 12，no.4: 558-568.
