レンジ・プロット（Range Plot）は、各項目に対して**「2つの値（下限と上限、あるいは開始と終了）」を線で結び、その範囲（レンジ）を可視化するチャート**です。カテゴリごとに2点の数値を持つデータ（例：最低値と最高値、前年と今年、男性と女性など）を比較する際に使われます。ドット・プロットを拡張した形であり、「ダンベル・チャート（Dumbbell Chart）」「ギャップ・チャート（Gap Chart）」とも呼ばれます。
歴史的経緯
レンジ・プロットは、ドット・プロット（Dot Plot）の発展形として登場しました。ドット・プロットは1980年代にウィリアム・クリーブランドが統計グラフィックスの文脈で体系化した手法ですが、2点間の差を線で結んで範囲を表現するアイデアは、それ以前から統計報告や比較分析の場面で使われていました。近年では、Datawrapper、Tableau、ggplot2などの可視化ツールが「ダンベル・チャート」や「レンジ・プロット」として標準機能に組み込んだことで、ビジネス分析やジャーナリズムの分野でも広く普及しています。
データ構造
レンジ・プロットで扱うデータは、以下の構造を持ちます。
| 変数 | 説明 | データ型 | 例 |
|---|---|---|---|
| カテゴリ | 比較対象となる項目 | カテゴリカル | 商品名、国名、部署名 |
| 値1（開始点） | 範囲の一方の端 | 数値（連続） | 最低気温、前年売上、男性比率 |
| 値2（終了点） | 範囲のもう一方の端 | 数値（連続） | 最高気温、今年売上、女性比率 |
| グループ（任意） | マーカーの色や形で区別 | カテゴリカル | 年度、性別 |
目的
レンジ・プロットの主な目的は以下のとおりです。
- 2つの値の差や範囲の可視化：各項目について最小値と最大値、あるいは開始値と終了値の差を直感的に示します。
- 変化量の比較：線の長さで変化量を表現するため、どの項目で差が大きいか、小さいかを一目で把握できます。
- 方向性の把握：線の傾きや位置から、増減の方向やトレンドを読み取ることができます。
ユースケース
| 分野 | 具体例 |
|---|---|
| ビジネス分析 | 製品の価格改定前後の比較 |
| 人事・給与分析 | 男女間の平均給与差の可視化 |
| 気象データ | 各月の最低気温と最高気温の範囲 |
| 教育 | テストの事前・事後スコアの変化 |
| 政治・世論調査 | 政策への支持率の年次変化 |
特徴
- 2つの値の差・方向を視覚的に理解しやすく、情報がシンプルです。
- 複数の項目を縦に並べて並列比較できるため、パターンの俯瞰に適しています。
- 2点をマーカーで示し線で結ぶだけなので、余計な装飾が不要です。
- 棒グラフと異なり、2つの具体的な値とその間の差を同時に表現できます。
- 3点以上のデータ（例：時系列の推移）には不向きです。
チャートの見方
- 2つのマーカー（点）：各項目の2つの値（開始値と終了値、最小値と最大値など）を示します。
- 線（区間）：2つのマーカーを結ぶ線が、範囲や変化量を表します。線が長いほど差が大きく、短いほど差が小さいことを意味します。
- 色や形：マーカーの色や形でグループや比較対象を区別します。例えば、青が「前年」、赤が「今年」のように使い分けます。
- 全体のパターン：複数の項目を上下に並べて見ると、差が大きい項目と小さい項目が一目で分かります。右上がり・右下がりの傾向から、全体のトレンドも把握できます。
デザイン上の注意点
- 軸スケールの統一：複数の項目を比較するため、数値軸のスケールは統一してください。
- 並べ替えの工夫：差が大きい順、または特定の値の順に並べ替えることで、パターンが見えやすくなります。
- 色分けの明確化：2つの値が何を表しているか（前年/今年、男性/女性など）を凡例やラベルで明確に示してください。
- 項目数の制限：項目数が多すぎると線が密集して読みにくくなるため、必要に応じてフィルタリングやグループ化を行ってください。
- 水平・垂直の選択：項目のラベルが長い場合は水平方向にレンジを表示し、カテゴリ軸を縦に取ると読みやすくなります。
応用例
- ニューヨーク・タイムズなどのメディアでは、政策ごとの支持率の変化をダンベル・チャートで表現し、どの政策で意見の変化が大きいかを読者に示しています。

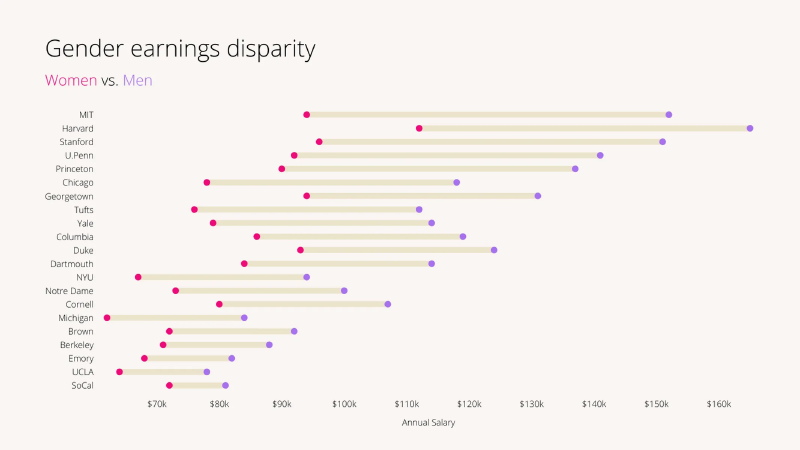

- 人事データの分析では、部署ごとの男女間給与差をレンジ・プロットで可視化し、格差の大きい部署を特定する用途に使われています。
- 気象データの報告では、月ごとの最低・最高気温の範囲を示し、季節による温度幅の変動を表現します。
代替例
| 代替チャート | 適する場面 |
|---|---|
| ドット・プロット（Dot Plot） | 単一の値を点で示す場合 |
| 誤差棒グラフ（Error Bar） | 中央値と上下の誤差範囲を示す場合 |
| ボックス・プロット（Box Plot） | 分布全体（中央値・四分位点など）を表す場合 |
| ガント・チャート（Gantt Chart） | 時間の範囲でスケジュールを管理する場合 |
| スロープ・チャート（Slope Chart） | 2時点の値の変化と傾きを強調する場合 |
まとめ
レンジ・プロットは、「2つの数値の差や範囲を、直感的かつコンパクトに比較する」ためのチャートです。ドット・プロットの拡張形として、変化・差・範囲を一目で見せる点に優れています。ビジネス分析、統計報告、ジャーナリズムなど幅広い分野で活用されており、シンプルながら情報量の高い可視化手法といえます。ただし、3点以上の時系列データには不向きであり、項目数が多い場合は並べ替えや色分けの工夫が必要です。
