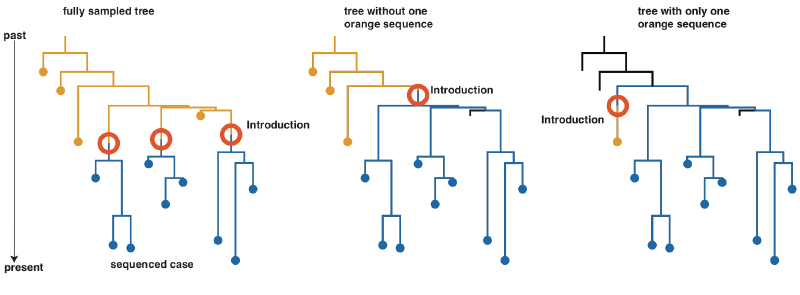

時系列リニア・デンドログラム（Time-series Linear Dendrogram）は、階層的な関係構造（ツリー構造）を時間の流れに沿って直線的に展開する可視化手法です。従来のデンドログラム（系統樹）が主に空間的な階層関係を示すのに対し、リニア型では横軸または縦軸に時間をとり、分岐が時系列に沿って展開されます。「いつ・どのように分化・派生したか」を一つのチャートで表現できる点が大きな特徴です。
歴史的経緯
デンドログラム自体は、19世紀の生物学における系統分類の文脈で発展してきました。チャールズ・ダーウィンの『種の起源』（1859年）に収録された「生命の樹」の図が、系統樹の先駆的な例として知られています。
20世紀に入ると、統計学の分野で階層的クラスタリング（Hierarchical Clustering）の手法が発展し、デンドログラムはデータ分析の標準的なツールとなりました。時系列リニア・デンドログラムは、このデンドログラムにタイムライン（時間軸）を組み合わせた発展形です。特に分子系統学の分野で、遺伝子配列の変異を時間軸に沿って表現する必要から発展しました。近年では、Nextstrain のような病原体の進化をリアルタイムで追跡するプラットフォームで広く使われ、COVID-19パンデミック時には世界中で注目を集めました。
データ構造
時系列リニア・デンドログラムに必要な基本的なデータ構造は以下の通りです。
| 列名 | データ型 | 説明 |
|---|---|---|
| ノードID | 文字列/数値 | 各ノード（分岐点・末端）の識別子 |
| 親ノードID | 文字列/数値 | 親ノードへの参照（ルートはnull） |
| タイムスタンプ | 日付/数値 | 分岐や出現が起きた時点 |
| ラベル | 文字列（任意） | ノードの名称（種名、バージョン名など） |
| 属性値 | 数値/文字列（任意） | ノードに付与する追加情報（サイズ、色分け用） |
目的
時系列リニア・デンドログラムの主な目的は、時間の経過と階層的な関係性を同時に表現することです。
- 系統的な派生関係と、その分岐が起きた時点を同時に示す
- 複数の系統がどのタイミングで分化したかを比較する
- 時間的な近さや遠さと、系統的な近さや遠さの関係を視覚化する
- 進化・変遷のプロセスを連続的に理解する
ユースケース
- 進化生物学：生物種や遺伝子系統の進化を発生時期とともに示し、系統間の関係を明らかにします
- 疫学・公衆衛生：病原体（ウイルス・細菌）の変異株の出現と拡散を時系列で追跡します
- ソフトウェア開発：バージョン分岐（フォーク）やリリース履歴を時間軸に沿って可視化します
- 言語学・文化史：言語の派生や文化的変遷の流れを時系列で表現します
- 組織・プロジェクト管理：組織再編やプロジェクトの分岐履歴を時間とともに整理します
特徴
| 視点 | 内容 |
|---|---|
| 強み | 時間と階層構造を同時に表現でき、「いつ分化したか」が直感的にわかる |
| 弱み | ノード数が多くなると枝が密集し、読み取りにくくなる |
| 適したデータ | 時間情報を持つ階層的・系統的データ |
| 不向きなケース | 時間情報がないクラスタリング結果や、非階層的なネットワーク構造 |
チャートの見方
| 要素 | 説明 |
|---|---|
| 横軸（または縦軸） | 時間の経過を表します。左から右、あるいは上から下へ時間が進みます |
| 線（ブランチ） | 対象（種、バージョン、系列など）の関係性や派生を示します。分岐点は共通の祖先や基点を表します |
| ノード（点） | ある時点での存在（種・製品・状態など）を示します。サイズや色で数量・重要度を表す場合もあります |
| 枝の傾きや長さ | 分岐の時点の差異や期間を表します。長い枝は独立していた期間が長いことを意味します |
ツリー構造の階層軸に加えて時間軸を導入することで、「いつ・どのように分化・派生したか」を視覚的に理解しやすくなります。時間軸上の分岐点の位置から、共通祖先からの分岐時期を読み取ることができます。
デザイン上の注意点
- 時間軸のスケールを明示する：年・月・日など、時間軸の単位と範囲を明確に示します
- 枝の密集を避ける：ノード数が多い場合は、フィルタリングやズーム機能を検討します
- 色分けを活用する：系統グループや属性に基づく色分けで、パターンの識別を支援します
- ノードのラベルを適切に配置する：枝が密集する箇所ではラベルが重なりやすいため、インタラクティブなツールチップの活用を検討します
- 分岐点を強調する：重要な分岐イベントにはマーカーや注釈を追加して、読者の注意を引きます
応用例
- Nextstrain：SARS-CoV-2をはじめとする病原体の系統進化をリアルタイムで可視化し、変異株の出現時期と伝播経路を追跡するプラットフォームとして世界的に利用されています
- 言語系統樹：インド・ヨーロッパ語族の派生関係を時間軸上に展開し、各言語がいつ頃分岐したかを推定するために使われています
- 技術史の可視化：プログラミング言語やオペレーティングシステムの系譜を時間軸に沿って表現し、技術の進化を俯瞰する用途で活用されています
代替例
| チャート名 | 使い分けの目安 |
|---|---|
| デンドログラム（Dendrogram） | 時間情報がなく、階層的な関係のみを表現する場合 |
| タイムライン（Timeline） | 系統的な分岐がなく、出来事を時系列に並べるだけの場合 |
| サンキー・ダイアグラム | 分岐だけでなく合流もあり、流量を示したい場合 |
| ネットワーク図 | 階層構造ではなく、多対多の関係を表現する場合 |
まとめ
時系列リニア・デンドログラムは、時間の経過と階層的な関係性を同時に示すハイブリッドな可視化手法です。変化や進化のプロセスを派生関係とともに理解するのに適しています。従来のデンドログラムが静的な関係を表すのに対し、リニア型では時間軸を導入することで「過程」や「進化の連続性」を強調できます。Nextstrain に代表されるように、科学研究と公衆衛生の現場で欠かせないツールとなっています。
