ドット・マップ（Dot Map）は、個々の観測データの位置を地図上にドット（点）で忠実にプロットする地図表現手法です。1つのドットが1件の事象や1つの観測対象を表し、データの地理的分布を直感的に把握することができます。地震の発生地点や店舗の所在地など、位置情報そのものを可視化する場面で広く利用されています。
別名
- ドット分布マップ（Dot Distribution Map）
歴史的経緯
ドット・マップの起源は19世紀の地図作成技術にさかのぼります。疫学の分野では、1854年にジョン・スノウ（John Snow）がロンドンのコレラ発生地点をドットでプロットした地図が有名であり、個別の事象を地理的に可視化する先駆的な事例として知られています。その後、統計地図学の発展とともにドット・マップは標準的な手法の一つとなりました。現在では、GIS（地理情報システム）やWebマッピングツール（Mapbox、Leafletなど）により、インタラクティブなドット・マップを容易に作成できるようになっています。
データ構造
| 項目 | 内容 |
|---|---|
| 緯度（Latitude） | 各観測対象の地理的な緯度座標 |
| 経度（Longitude） | 各観測対象の地理的な経度座標 |
| カテゴリ（任意） | 観測対象の種類や属性を示す分類項目 |
各レコードが1つのドットに対応し、地図上にプロットされます。カテゴリが付与されている場合は、色分けによって視覚的に区別することも可能です。
目的
ドット・マップの主な目的は、個別の事象がどのような地理的分布をしているかを視覚的に確認することです。データを集計したり階級分類したりせず、位置情報をそのまま表示することで、分布の偏りや集中の傾向を直感的に読み取ることができます。
ユースケース
- 地震や火山噴火などの自然災害の発生地点の可視化
- 犯罪発生地点のマッピングによる治安分析
- 店舗や施設の所在地分布の把握
- 感染症の発生場所の追跡と疫学的分析
- 野生動物の目撃情報や生息地の記録
特徴
- 1ドット＝1件という明確な対応関係を持ちます
- ドットの大きさをデータに連動させて変更しないため、位置そのものに注目した表現となります
- データの階級分類を行わないため、集計による情報の損失がありません
- カテゴリごとに色分けすることで、質的な分布の違いも表現できます
- 見た目が似ているドット密度マップとは異なり、ドットの表示位置が実際の発生位置を忠実に反映します
チャートの見方
| 要素 | 説明 |
|---|---|
| ドットの位置 | 観測対象の実際の位置を正確に表します。地図上の地理座標に基づきます |
| ドットの数 | 観測された事象や対象の数を表します。1点が1件を意味します |
| ドットの色 | 分類属性（種類、カテゴリー、年次など）を示すことがあります |
| ドットの集中度 | 密集した領域は事象が集中していることを示し、分布傾向を読み取る手がかりになります |
ドット・マップでは「位置そのもの」を伝えることが目的であり、ドットの数を地域ごとに統計的に均すことはしません。そのため、点の位置が意味を持つことが最大の特徴です。
デザイン上の注意点
- ドットの大きさは、地図のスケールに合わせて適切に設定する必要があります。大きすぎると重なりが生じ、小さすぎると視認性が低下します
- データ量が多い場合はドット同士が重なるため、透明度の調整やズーム機能の活用が効果的です
- ベースマップの色やデザインは、ドットの視認性を妨げないシンプルなものが望ましいです
- カテゴリーごとの色分けを行う場合は、色覚多様性に配慮した配色を選択することが重要です
応用例
- ジョン・スノウのコレラ地図：1854年ロンドンでのコレラ発生地点をドットでプロットし、感染源の特定に貢献しました

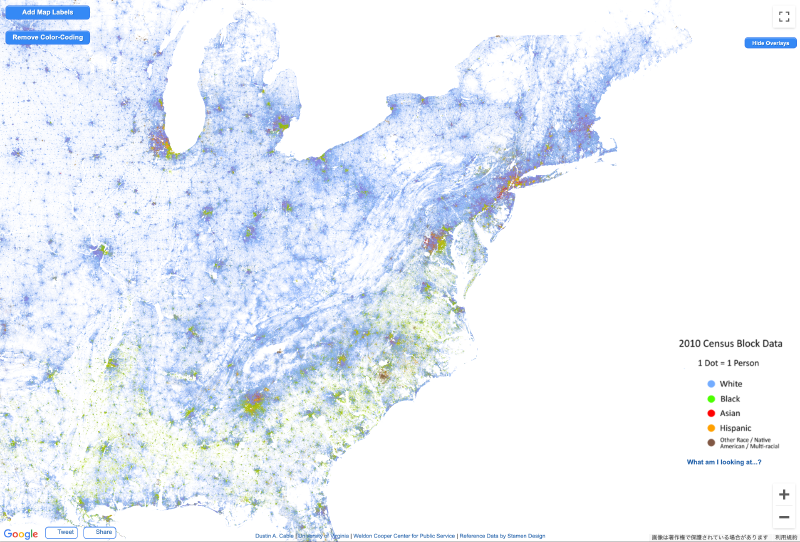

- 人種別ドット・マップ：アメリカの各人種を色分けしたドットで1人＝1ドットとしてプロットし、居住パターンの空間的な分離を可視化した事例があります
- インタラクティブなWebドット・マップ：マウスオーバーで属性情報を表示するなど、分析用途にも活用されています
代替例
- ドット密度マップ（Dot Density Map）：統計値を一定の密度に応じてドットで擬似的に配置する手法です。個別の位置ではなく集計データの面的分布を表現します
- ヒートマップ（Heat Map）：点の密度を連続的なグラデーションで表現し、集中度を面的に可視化します
- コロプレスマップ（Choropleth Map）：地域ごとの集計値を色の濃淡で表現する手法です
- 比例シンボル・マップ（Proportional Symbol Map）：地点ごとの数量をシンボルの大きさで表現する手法です
まとめ
ドット・マップは、個々の位置データを正確に地図上にプロットすることで、データの地理的分布を直感的に把握できる手法です。1点が1対象を意味するため、集計による情報の損失がなく、分布パターンの発見に優れています。一方で、データ量が多い場合はドットの重なりによる視認性の低下が課題となるため、透明度やズームの活用が重要です。位置情報を忠実に可視化したい場合に最適な地図表現といえます。
